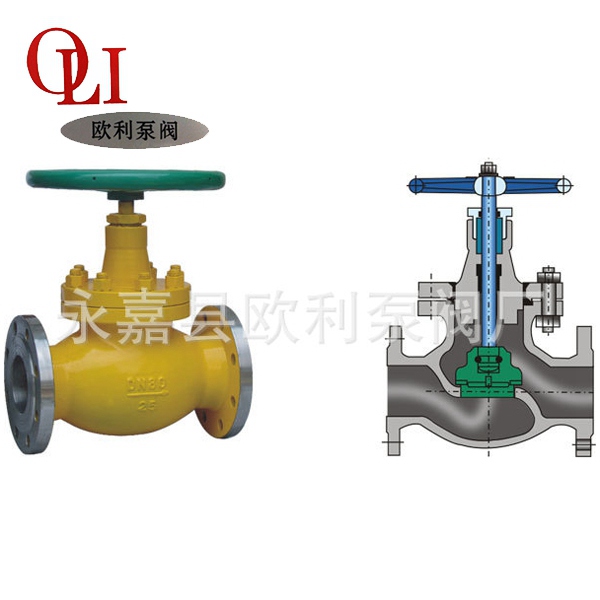

氨用截止阀

发布日期：2014-11-30 点击数：氨用截止阀

用途和性能

截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。

截止阀，也叫截门，是使用广泛的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

二、操作原理和结构说明：

1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到高点上密封起作用

2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用

3、本阀门采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好

氨用截止阀主要零件材料：

压力等级		常温试验压力（Mpa)
		壳体	密封	上密封试验
公称压力(Mpa)	1.6	2.4	1.76	1.76
	2.5	3.75	2.75	2.75
	4.0	6.0	4.4	4.4
适用温度		-40~+80℃
适用介质		气氨，液氨，液化石油气等

零件名称	材料
阀体阀盖	WCB LCB CF8
阀杆	Cr13 F304
阀瓣	尼龙1010 F4巴氏合金（B）
阀杆螺母	Cr13 F304
填料	聚四氟乙烯+丁晴橡胶
垫片	XB450
手轮	球墨铸铁

氨用截止阀主要外形尺寸和连接尺寸:

DN	L	D	D1	D2	b	f	z-d	H	D0
15	130	95	65	45	16	2	4-Φ14	207	120
20	150	105	75	55	16	2	4-Φ14	217	120
25	160	115	85	65	16	2	4-Φ14	219	120
32	190	135	100	75	18	2	4-Φ18	280	160
40	200	145	110	85	18	3	4-Φ18	330	200
50	230	160	125	100	20	3	4-Φ18	350	240
65	290	180	145	120	22	3	8-Φ18	400	280
80	310	195	160	135	22	3	8-Φ18	430	320
100	350	135	190	160	24	3	8-Φ23	465	360
125	400	270	220	188	28	3	8-Φ25	558	400
150	480	300	250	218	30	3	8-Φ25	611	400
200	600	360	310	278	34	3	12-Φ25	710	450
