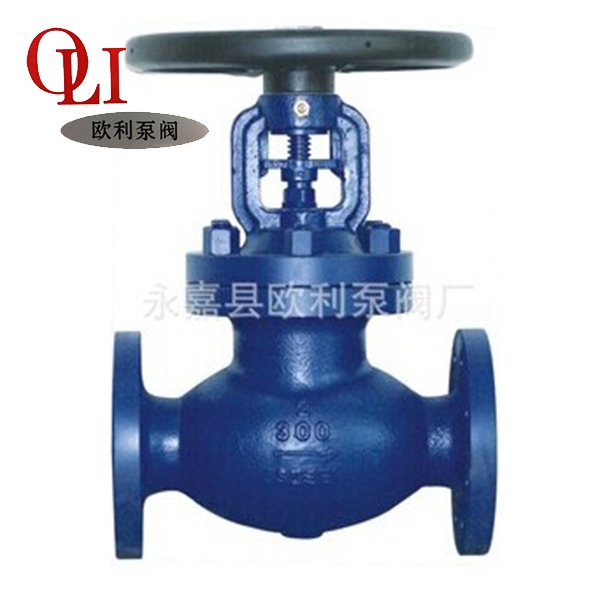

美标氨用波纹管截止阀

壳体

密封

波纹管密封

低气压密封

公称压力 (LB)

150

3.0

2.2

2.2

0.6

300

7.5

5.5

5.5

0.6

适用温度

-29~425℃

适用介质

水. 蒸汽. 热油. 油品等

压力级

150LB

口径

mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

in

1/2

3/4

1

11/4

11/2

2

11/2

3

4

5

6

8

10

12

14

16

L

108

117

127

140

165

203

216

241

292

356

406

495

622

698

787

914

H

215

225

230

242

250

272

292

310

352

385

450

585

658

710

745

835

W

130

130

130

130

150

150

180

180

200

200

400

450

450

500

500

550

重量（Kg)

5

5.5

7

9

12

14

25

32

42

75

89

185

272

455

505

725

压力级

300LB

口径Size

mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

in

1/2

3/4

1

11/4

11/2

2

11/2

3

4

5

6

8

10

12

14

16

L

152

178

203

216

229

267

292

318

356

440

444

559

622

711

838

864

H

220

230

240

250

255

280

300

320

363

395

460

600

695

735

780

920

W

130

130

130

130

150

150

180

180

200

200

400

450

450

500

500

550

重量（Kg)

6

7

9

11

14

19

28

41

52

90

110

225

315

550

635

845

1

阀体

ASTM A216-Gr.F6aASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L

2

阀瓣

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L

3

对开圆环

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L

4

阀瓣盖

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L

5

阀杆

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L

6

垫片

柔性石墨+不锈钢

7

阀盖

ASTM A216-Gr.F6aASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L

8

波纹管组件

双层波纹管（产地：沈阳）1CrNi9Ti.304. 316

9

填料

柔性石墨

10

填料压盖

ASTM A216-Gr.F6aASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L

11

阀杆螺母

铜合金ZQA19-4

12

手轮

GS-C25 WCB.QT40-18

13

定位片

45.# WCB .304.316.304L.316L

14

双头螺栓

ASTM A193-B7 .A193-B8.A193-B8M

15

六角螺母

ASTM A194-2H. A194-8. A194-8M
