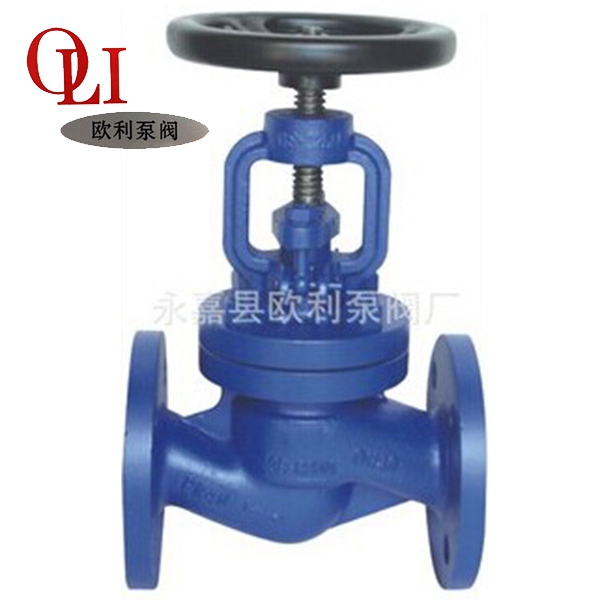

德标截止阀

发布日期：2014-11-30    点击数： 德标截止阀

德标截止阀主要外形尺寸

压力等级

常温试验压力 （MPa)

壳体

密封

波纹管封

低气压封

公称压力
(MPa)

1.6

2.4

1.76

1.76

0.6

2.5

3.75

2.75

2.75

0.6

4.0

6.0

4.4

4.4

0.6

适用温度

-29~425℃

适用介质

水. 蒸汽. 热油. 油品等

型号

BQJ41H(Y) WJ41H(F)

压力级

PN16.25.40

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

1100

H

205

210

220

235

235

240

270

295

350

380

430

670

720

630

680

780

W

130

130

130

130

150

150

180

180

200

200

400

450

450

500

500

550

重量（Kg)

4.5

5

6

8

10.5

13.5

21

25

37.5

60

78

178

270

450

570

750

注：

1、对口径≥DN200以上系列的 截止阀7，应用于 高压力条件时应使用平衡阀芯。

2、当应用与 水.油及气体系统温度≤250时建议使用软阀座（特氟龙）来确保无泄漏。

德标截止阀主要零部件材质

序号

名称

材质

1

阀体

GS-C25 1.7363 1.4308 1.4408 1.4306 1.4301

2

阀瓣

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L

3

轴销

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L

4

波纹管组件

双层波纹管（产地：沈阳）1CrNi9Ti.304. 316

5

阀杆

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L

6

阀盖

GS-C25 1.7363 1.4308 1.4408 1.4306 1.4301

7

填料

柔性石墨

8

填料压盖

GS-C25 1.7363 1.4308 1.4408 1.4306 1.4301

9

定位片

25 . 45 .304 .316

10

阀杆螺母

铜合金ZQA19-4

11

手轮

GS-C25 WCB.QT40-18

12

双头螺栓

ASTM A193-B7 .A193-B8.A193-B8M

13

六角螺母

ASTM A194-2H. A194-8. A194-8M

14

垫片

柔性石墨+不锈钢
