一、暗杆氨用截止阀用途和性能规范
| 压力等级 | 常温试验压力（Mpa) | |||
壳体 | 密封 | 上密封试验 | ||
公称压力(Mpa) | 1.6 | 2.4 | 1.76 | 1.76 |
2.5 | 3.75 | 2.75 | 2.75 | |
4.0 | 6.0 | 4.4 | 4.4 | |
适用温度 | -40~+80℃ | |||
适用介质 | 气氨，液氨， 液化石油气等 | |||
本阀门使用于城市液化气石油气贮备站，也使用于炼油厂、石油化工厂、石油化工厂的液化气系统，作为控制介质截的启闭装置

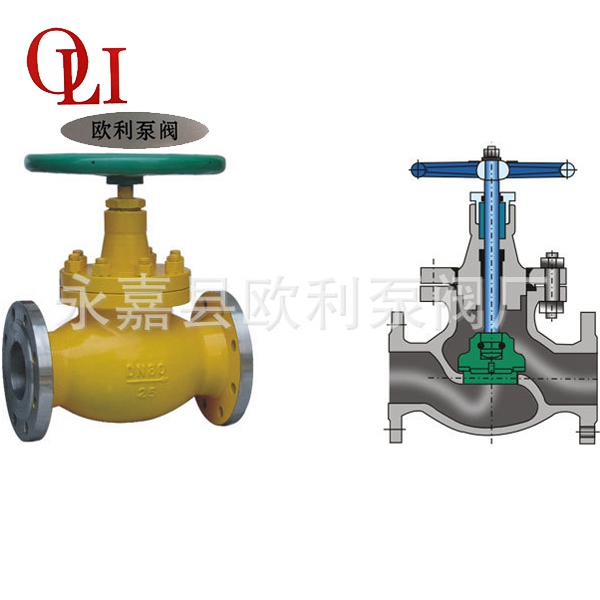

二、暗杆氨用截止阀操作原理和结构说明
1、手轮顺时针方向转时，阀杆向下移动，阀瓣下降使密封面密合，将通路切断。逆转时则开启，阀杆提到 高点上密封起作用。
2、本阀门增加了一个上密封，在阀门开启状态时，与填料一起两层密封作用，并对填料有一定的保护作用
3、本阀门采用尼龙制品作密封面，填料为软成形填料，上密封也为软材质，密封性能较好。
三、暗杆氨用截止阀主要零件材料：
零件名称 | 材料 |
阀体阀盖 | WCB LCB CF8 |
阀杆 | Cr13 F304 |
阀瓣 | 尼龙1010 F4巴氏合金（B） |
阀杆螺母 | Cr13 F304 |
填料 | 聚四氟乙烯+丁晴橡胶 |
垫片 | XB450 |
手轮 | 球墨铸铁 |
四、暗杆氨用截止阀主要外形尺寸和连接尺寸:
DN | L | D | D1 | D2 | b | f | z-d | H | D0 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-Φ14 | 207 | 120 |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-Φ14 | 217 | 120 |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 | 219 | 120 |
32 | 190 | 135 | 100 | 75 | 18 | 2 | 4-Φ18 | 280 | 160 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-Φ18 | 330 | 200 |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-Φ18 | 350 | 240 |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-Φ18 | 400 | 280 |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-Φ18 | 430 | 320 |
100 | 350 | 135 | 190 | 160 | 24 | 3 | 8-Φ23 | 465 | 360 |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-Φ25 | 558 | 400 |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-Φ25 | 611 | 400 |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-Φ25 | 710 | 450 |
